對于一些控制過程復雜、控制難度較大的工業控制系統來說，施耐德Modicon系列plc在包裝plc控制系統中的應用這一點尤為重要。新一代plc控制器的出現，為在施耐德plc控制系統設計建設中,實現上述功能提供了一種簡單可行的途徑。

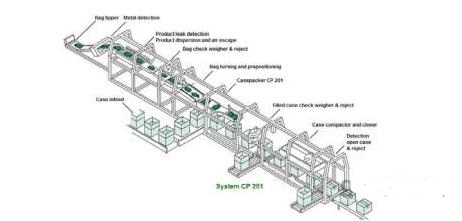

　一、機器說明

　　　這臺機器裝滿了包裝和包裝袋。在出口處，盒子裝滿袋裝產品并扣上。

　　二、機器的主要功能

　   1、袋式輸送機：每個袋子的連續檢查，不合格的袋子將被移除。

　　2、盒式輸送機：準備好盒子并放置盒子以填充袋裝產品。

　　3、包裝機：每箱裝入一定量的袋子。

　　4、完成：關閉填充的盒子并密封。

　　三、機器要求

　　性能

　　產量140袋/分鐘

　　控制器時間周期<10ms

　　最小2速，最大5速傳動;

　　1檔伺服驅動器(高性能);最少3檔，最多7檔起動電機

　　安裝可以集成到生產線中限制

　　基于核心設計的進一步發展

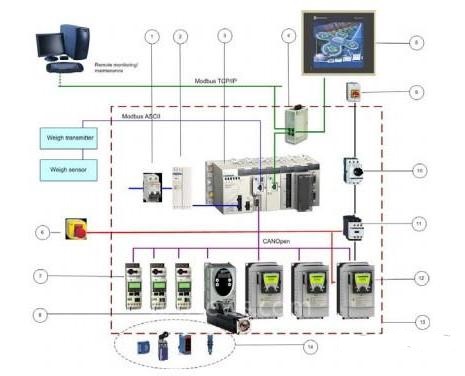

　　四：最佳方案

　　1、保護斷路器

　　2、開關狀態電源　　的Phaseo

　　3、施耐德plc　　Modicon M340

　　4、以太網交換機　499 NEH

　　5、顯示器　　Magelis XBT GT

　　6、緊急停止按鈕　　和諧XALK

　　7、DC啟動電機　　TeSys U

　　8、伺服驅動器　　Lexium05/BSH電機

　　9、分離開關　　vario

　　10、斷路器　　TeSys GV2

　　11、接觸　　TeSys D

　　12、速變速器調節裝置　　Altivar ATV71

　　五、方案的主要優點

　   最佳配置

　　小型PLC使用開放式解決方案，中央通信處理器使用plc和以太網的內置通信端口

　　使用Unity Pro設計應用程序功能并將它們組合以便于機器適應

　　操作容易

　　使用Motion Tree Manager和MotionBlock功能，您可以在Unity Pro中插入和移動運動方案

　　簡化維護

　　整個配置可以是通過在Magelis XBT GT上顯示，在 PLC 中集中診斷

　　設備更換錯誤，包括CANopen上的組件

　　方便維修

　　存儲過程數據在施耐德Modicon M340系列可編程控制器中，通過訪問Ftp和內置Web服務器來尋求遠程修復

       總結：施耐德Modicon系列plc在包裝plc控制系統中的應用，為社會職能自動化提升了一個新的臺階,為企業提高了生產效率,降低了生產成本,我們?yōu)槟峁┤吞柸盗惺┠偷聀lc選型、訂購、售后一體式服務。如您有任何施耐德電氣產品相關問題，歡迎咨詢我們的在線客服或者熱線電話，我們定為您誠意解答!
